山西建投打造“二青會”水上運動中心 160噸異形鋼結構屋面桁架就位
文章來源：山西省國資委 發布時間：2018-09-29
近日，山西建投四建集團承建的太原市水上運動中心項目順利完成終點塔屋面桁架吊裝工作。

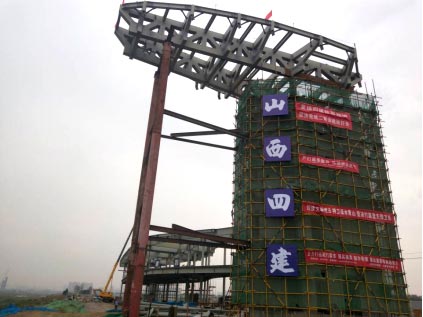

桁架就位
作為水上中心項目建設的重點之一的終點塔，整個建筑均懸掛于混凝土核心筒上，在建筑的上方有一個半暴露的輕鋼屋頂結構，豎向構件偏置，結構扭轉效應大，裙樓平面形狀復雜，結構懸挑難度大。四建集團需要克服落地豎向構件較少、整體懸挑大、桁架噸位重、場地狹小、高空作業等困難，完成吊裝工作。本次吊裝桁架總重160噸，桁架下部有4根1.5米勁性柱，施工過程如同“拼積木”一樣，要將每根勁性柱與核心筒勁性柱在空中精準對接。
為了確保高空精準對接，在工程前期采用BIM技術，通過三維數字技術模擬建筑物，給出每個構件的精確輪廓尺寸及坐標數據；在構件加工階段，編制了完整的精度控制作業指導書，應用虛擬技術仔細對每根構件進行掃描，并與BIM模型中數據進行擬合比對，檢查分析加工拼裝精度，給出調整信息，確保加工精度；吊裝前，利用有限元軟件對各階段安裝工況進行可行性分析，對強度、長細比、結構位移及穩定性分別進行驗算，確保吊裝工序安全可靠；針對現場狹小的施工環境，反復研究論證，進行吊裝放樣，合理布置吊裝機械及吊點。通過嚴謹細致的前期準備，最終順利完成了全部材料組裝、基礎施工、吊機選擇和荷載試驗，正式具備了吊裝條件。
精度檢查
鋼桁架組裝完成

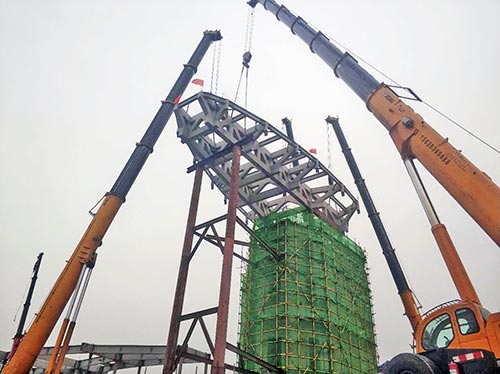

桁架起吊
吊裝當天，四建集團4臺300噸汽車吊嚴陣以待，隨著指揮人員一聲令下，吊車開始進行整體抬吊。在空中，吊鉤與桁架對齊相連，4臺吊車同步提升，長24米、寬12米的大型桁架平穩提升至安裝作業點，經過施工人員不間斷作業，屋面桁架精準就位，終點塔的輪廓初現。
終點塔及媒體中心整體模型
終點塔屋面桁架吊裝節點的順利完成，得到了太原市汾河景區管理委員會以及監理單位的高度認可和贊揚，本次吊裝及構件精準對位，也為四建集團在異性構件施工及大型構件吊裝發展道路提供了經驗總結。
“二青會”是山西省首次舉辦的規模最大、規格最高的大型綜合性運動會，水上運動中心為太原市首次進駐的水上項目賽場，山西建投建設這一集比賽、民生、旅游多功能為一體的工程項目，將為加速推進全民健身、太原旅游發展、提高城市品牌形象，發揮重要作用。
