【逐夢冬奧】航天科技集團11大項支撐北京冬奧會浪漫開幕
文章來源：中國航天科技集團有限公司 發布時間：2022-02-07
【編者按】北京2022年冬奧會、冬殘奧會是我國重要歷史節點的重大標志性活動。各參與承建冬奧項目的中央企業全面貫徹落實習近平總書記重要指示精神，落實國資委黨委和北京冬奧組委各項工作要求，按照“簡約、安全、精彩”的辦賽要求，圍繞如期辦賽目標，高質量高標準參與冬奧會籌辦建設及服務保障工作，為辦好一屆精彩、非凡、卓越的奧運盛會貢獻智慧和力量。
2月4日晚，第二十四屆冬季奧林匹克運動會開幕式在北京國家體育場舉行。在精彩絕倫的開幕式背后，中國航天科技集團有限公司作出卓越貢獻。“我負責精彩，航天負責成功。”冬奧會開幕式總導演張藝謀曾多次對航天團隊說。“技術裝置運行一氣呵成，平穩流暢，超出了導演團隊的預期與想象。”這是張藝謀對承擔開幕式11個大項目的航天科技集團的評價。
航天科技集團是冬奧會開幕式的重要保障單位，共承擔了地面舞臺（含旗桿設備）、威亞、火炬、冰立方（含五環）、指揮監控、通信系統、地面顯示系統、冰瀑、指揮中心、央視視頻播放及VR、視頻渲染機房等11個大項目。
2019年，北京冬奧和冬殘奧組委研究決定由具有組織實施重大宇航發射任務經驗的航天科技集團，作為北京2022年冬奧會和冬殘奧會開閉幕式技術保障實施單位。此后，航天科技集團按照“綠色、共享、開放、廉潔”的辦奧理念和“簡約、安全、精彩”的辦賽要求，開始了長達三年的冬奧備戰，以航天系統工程思路及理念全力以赴保證冬奧專項工程各項目保質保量完成。
冰立方五環夢幻呈現
開幕式上呈現出的“冰立方”，長寬高分別是22米、7米和10米，重量達400噸，升降重量達180噸，升降載荷超過一般劇院大型升降臺的8倍，是整個開閉幕式最大功率的驅動設備。
冰立方升起來之前，它“藏”在一個巨大的地倉里，地倉長度是84米，寬42米，深度是10米。為此，航天科技一院15所采用了多級的折疊結構，使冰立方升降的最大速度可達每秒0.28米，完成整個升起過程，最短耗時43秒，運行誤差只有正負1毫米。
冰立方升起來后，奧運五環慢慢呈現。五環吊裝是難點，有嚴格的重量限制。因此，它雖然體量很大，但厚度其實很薄。一院15所項目團隊做了多次仿真和現場試驗，最終完成了五環的完美亮相。
“飛揚”火炬點亮冰雪夜空
由航天科技六院11所（京）和101所研制的主火炬燃燒系統是主火炬的核心組成部分，團隊根據組委會要求，做了不少創新，讓主火炬在外觀優美靈動的基礎上，實現了手感舒適度、功能完整性的平衡。
例如，針對火焰顏色可視化需求，團隊在氫氣火焰區中以特殊方式植入微量顯色劑配方，以安全、環保的方式實現氫氣火焰的可視性；采用線性多點式耦合燃氣分配技術，實現火焰“飛揚”飄逸的造型；在“雪花”異形屏方面，采用彩LED直顯屏方案，出光面根據舞美造型隨型設計兼顧美觀鏤空，實現燈光圖案的多彩變化……
此外，航天科技五院508所利用航天器回收著陸試驗場構建模擬主火炬的試驗環境，為確保點火儀式的各個環節可靠、順暢作出了重要貢獻。
科技舞臺筑夢演出

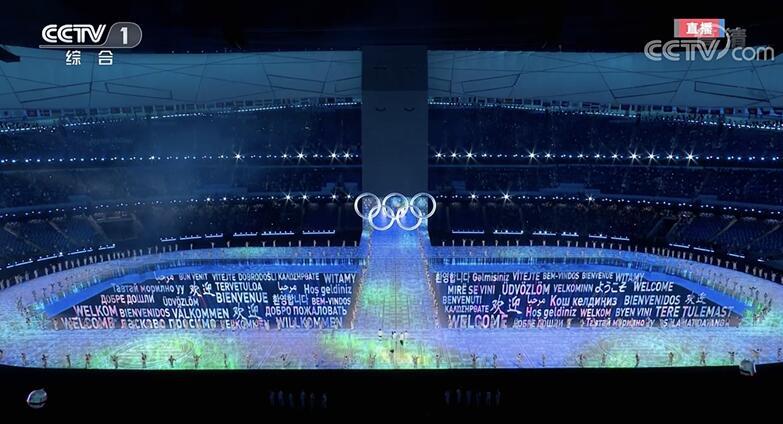

開幕式上，鳥巢中央巨大的舞臺和巨幅地屏令人震撼。其中，舞臺系統和地屏分別由航天科技一院15所和12所負責建設。

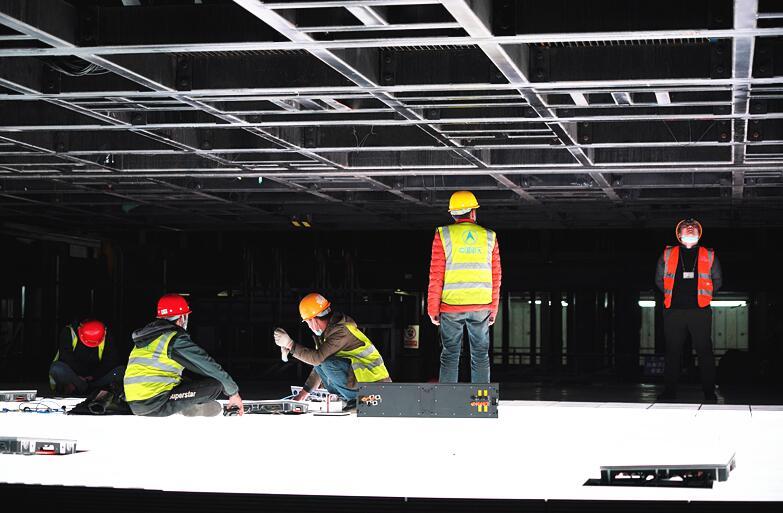

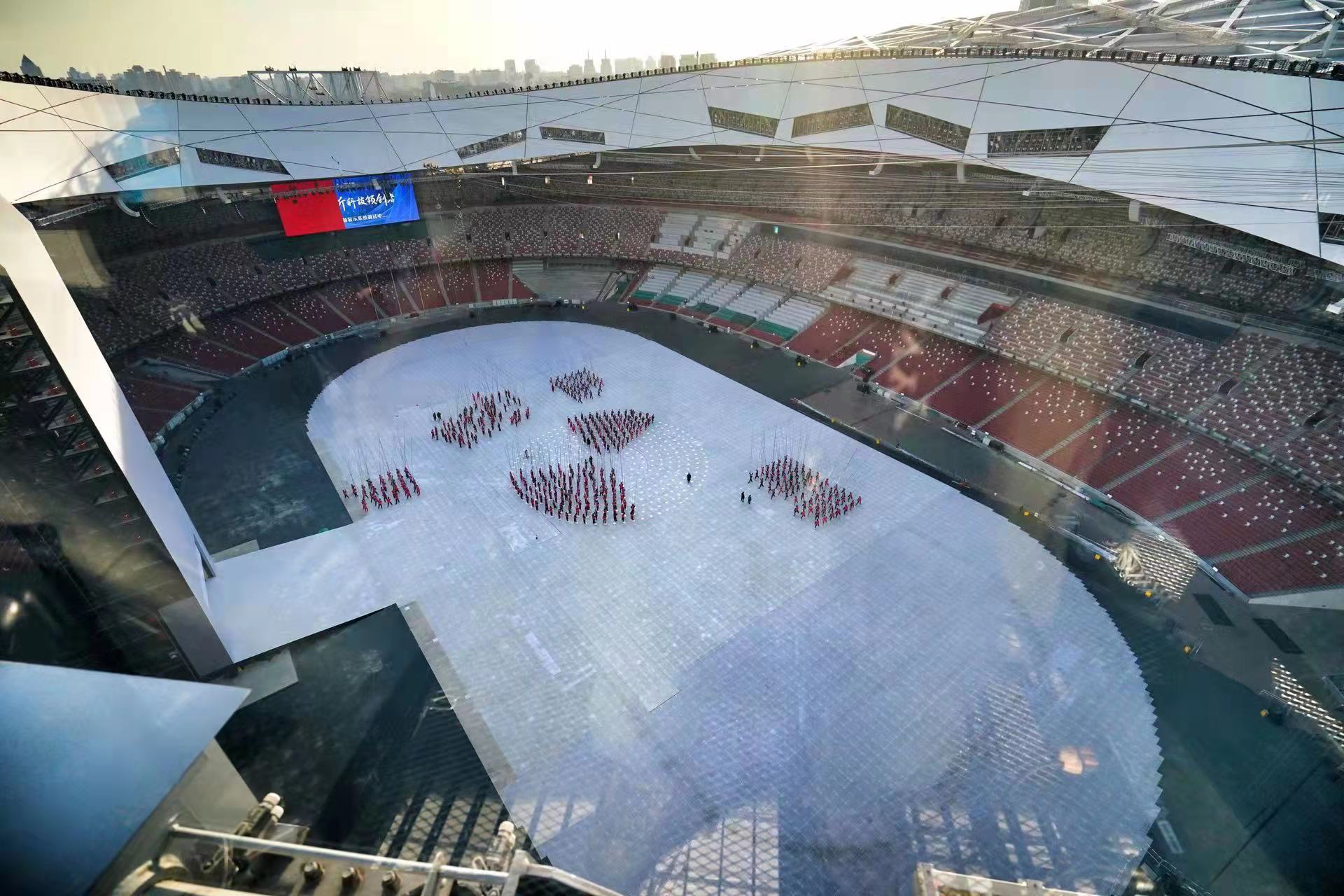

據介紹，開幕式整個地面舞臺系統施工面積約21000平方米，舞臺中央是一個巨大的升降臺。在整個開幕式中，雪花臺、火炬等眾多創意表演均在這個中央升降臺完成。其中，地面顯示屏由4萬多塊屏幕組成，面積達10522平米，借助它，奇幻絢爛的冰雪世界在鳥巢綻放。
顯示屏背后，數萬條信號在復雜的線路中飛快地傳輸。12所大道公司負責這套播控系統的建設。
依托航天科技一院12所大道公司自有的工業互聯網平臺——長征云平臺，數萬個屏幕被串起來，溫度、濕度、電壓，它們的工作狀態被時刻監控，一旦出現異常，就會立即報警。
舞臺的兩側，高聳的旗桿上旗幟飄揚。這些旗桿的設計工作也由航天人完成。相較于2008年北京夏季奧運會的旗桿，此次冬奧會的旗桿增加了旋轉功能，可以更好地適應鳥巢風向的變化，讓旗子在任何時刻都可以迎風招展。
威亞讓開幕式更浪漫
在本次冬奧會開幕式中，充滿夢幻的主火炬、五環懸空而起，得益于威亞的配合。2021年1月，航天科技一院威亞項目團隊就進駐鳥巢，著手拆除北京2008年奧運會留下的威亞，為后續工作作準備。
2021年6月，開幕式整體創意方案敲定，威亞的設計、生產、安裝正式開始。距地面50多米高的威亞裝置在鳥巢成型，該裝置能吊裝6噸多的設備，而2008年的威亞裝置僅能吊裝幾百公斤重量的設備。
與其他系統一樣，導演在彩排中突發新創意，威亞項目團隊就密切配合，及時調整威亞的吊裝系統……直到開幕式正式開始前，威亞吊裝系統仍舊在迭代。
通信監控助好戲開場
即便受天氣和疫情影響，冬奧會開幕式演職人員大幅壓縮，但仍舊高達3000余人。
為保證整個開幕式穩定通信，航天科技一院12所大道公司項目團隊根據實際需求，開發出有線內通系統、無線通信系統和無線FM廣播系統三類子系統。通信系統終端由48塊面板、52個有線腰包、36個無線腰包、700個無線對講機、7000個FM接收器組成。這三個子系統完全相通，控制面板可以直接聯通無線FM系統或某臺無線對講機，在應急處理時能“一針見效”。
圖中箭頭所指為FM接收器
冬奧會開幕式的指揮監控系統同樣基于航天科技一院12所大道公司的“長征云”工業互聯網平臺研發，能夠給分場導演、舞臺總監、技術保障人員等提供指令信息。
此外，為更好把控開幕式上各類硬件設備狀態，該團隊在鳥巢新安裝了130余個攝像頭，“盯著”類似升降舞臺內部等多個“視覺死角”。監控視頻信息可以根據各崗位在不同活動環節的監控需求，自動按流程推送到各崗位面前。如果出現問題，該系統會通知各崗位，應急預案將第一時間啟動。
